當前位置: 網站首頁 > 產品展示 > 截止閥 > 角式截止閥

不銹鋼角式截止閥
  • 不銹鋼角式截止閥

不銹鋼角式截止閥的啟閉件是塞形的閥瓣,密封面呈平面或錐面,閥瓣沿流體的中心線作直線運動。閥桿的運動形式,有升降桿式(閥桿升降,手輪不升降)。

詳細介紹

一、不銹鋼角式截止閥產品概況:

J44W不銹鋼角式截止閥的啟閉件是塞形的閥瓣,密封面呈平面或錐面,閥瓣沿流體的中心線作直線運動。閥桿的運動形式,有升降桿式(閥桿升降,手輪不升降),也有升降旋轉桿式(手輪與閥桿一起旋轉升降,螺母設在閥體上)。截止閥只適用于全開和全關,不允許作調節和節流。J44W角式截止閥,J44W不銹鋼截止閥,J44W不銹鋼角式截止閥的啟閉件是塞形的閥瓣,密封面呈平面或錐面,閥瓣沿流體的中心線作直線運動。閥桿的運動形式,有升降桿式(閥桿升降,手輪不升降),也有升降旋轉桿式(手輪與閥桿一起旋轉升降,螺母設在閥體上)。截止閥只適用于全開和全關,不允許作調節和節流。

角式截止閥屬于強制密封式閥門,所以在閥門關閉時,必須向閥瓣施加壓力,以強制密封面不泄漏。當介質由閥瓣下方進入閥門時,操作力所需克服的阻力,是閥桿和填料的摩擦力與由介質的壓力所產生的推力,關閥門的力比開閥門的力大,所以閥桿的直徑要大,否則會發生閥桿頂彎的故障。近年來,從自密封的閥門出現以后,截止閥的介質流向就改由閥瓣上方進入閥腔,這時,在介質壓力作用下,關閥門的力小,而開閥門的力大,閥桿的直徑可以相應地減小。同時,在介質作用下,這種形式的閥門也較嚴密。我國閥門“三化組”曾規定,角式截止閥的流向,一律采用自上而下。 角式截止閥開啟時,閥瓣的開啟高度,為公稱直徑的25%~30%時,流量已達到最大,表示閥門已達全開位置。所以截止閥的全開位置,應由閥瓣的行程來決定。

二、不銹鋼角式截止閥技術參數:

設計與制造符合中國國家標準

1、基本結構形式:角式

2、公稱壓力:PN1.6-4.0(MPa)

3、公稱通徑:DN15-300(mm)

三、不銹鋼角式截止閥產品型號:J44W-16P、J44W-16R、J44W-16RL、J44W-25P、J44W-25R、J44W-25RL、J44W-40P、J44W-40R、J44W-40RL

四、不銹鋼角式截止閥性能規范

設計制造標準:GB/T 12233、GB/T 12235

結構長度標準:GB/T 12221-2005

連接法蘭標準:GB/T 9113

壓力溫度等級:GB/T 12224-2005

試驗檢驗標準:GB/T 13927-2008

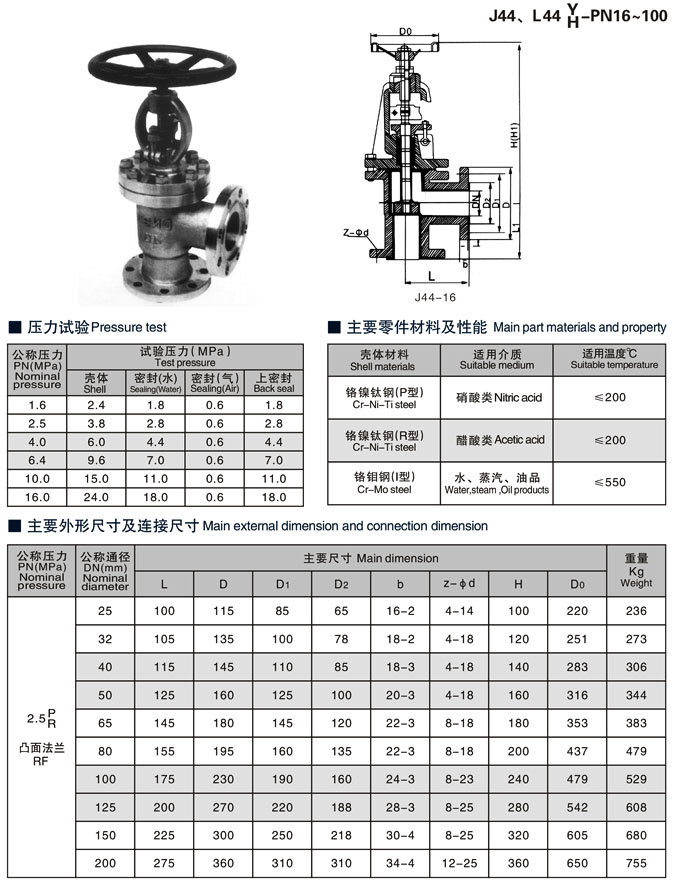

五、不銹鋼角式截止閥尺寸圖

圖片關鍵詞
