當前位置: 網站首頁 > 產品展示 > 球閥 > 切斷球閥

氣動O型切斷球閥
  • 氣動O型切斷球閥

氣動O型切斷球閥,球芯采用O型通孔,固定球式閥門閥座采用彈性補償閥前密封,雙保護蓋式填料函裝置,保護閥桿在壓力下不致脫出

詳細介紹

一、氣動O型切斷球閥--概述:



ZSHR系列氣動O型切斷球閥,球芯采用O型通孔,固定球式閥門閥座采用彈性補償閥前密封,雙保護蓋式填料函裝置,保護閥桿在壓力下不致脫出,閥內腔能自動泄壓,防止閥腔內產生非正常高壓,可設置防靜電防火結構,閥門的流量系數大,流阻小,角行程啟閉迅速。



二、氣動O型切斷球閥--用途:



ZSHR氣動O型切斷球閥適用于石油化工、冶金、制藥、食品、造紙、輕紡、電力、給排水等系統,控制一切腐蝕或非腐蝕性的氣體、液體介質。



三、氣動O型切斷球閥--閥體:



型        式

直通鑄造球型閥

公稱通徑

15、20、25、32、40、50、65、80、125、200、250、300、350、400mm

公稱壓力

PN1.6、2.5、4.0、6.4MPa

法蘭標準

JB/T79.1-94、79.2-94等

材        料

鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)等

上 閥 蓋

與閥體成一整體-45~+400℃

壓蓋型式

螺栓壓緊式

填       料

V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

 四、氣動O型切斷球閥--閥內組件:



閥芯型式

球型閥芯

流量特性

快開特性

材料

鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1CR18Ni12Mo2Ti)

額定行程

全開90



 五、 氣動O型切斷球閥--執行機構:



型式

DASRAWGT單作用、雙作用活塞式執行機構

供氣壓力

400~700KPa

氣源接口

G1/4"G1/8"G3/8"G1/2"

環境溫度

30~+70

七、 氣動O型切斷球閥--附件:



電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等



八、流量系數Cv值、泄露量:


 圖片關鍵詞

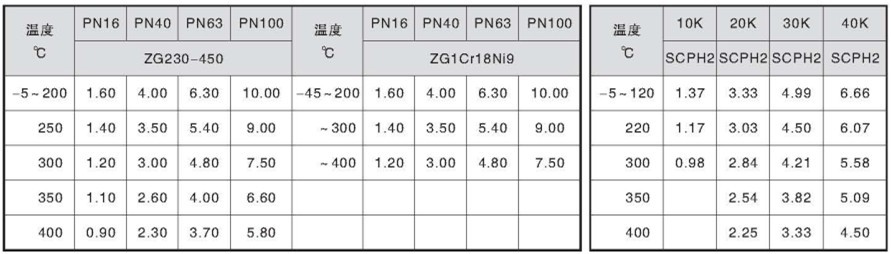

九、閥體材料的使用溫度及壓力范圍:



JB/T74-94    HG20596-97                                                單位:MPa        JIS                          單位:MPa

 圖片關鍵詞

  ANSI                                                                                                                                            單位:MPa

 圖片關鍵詞

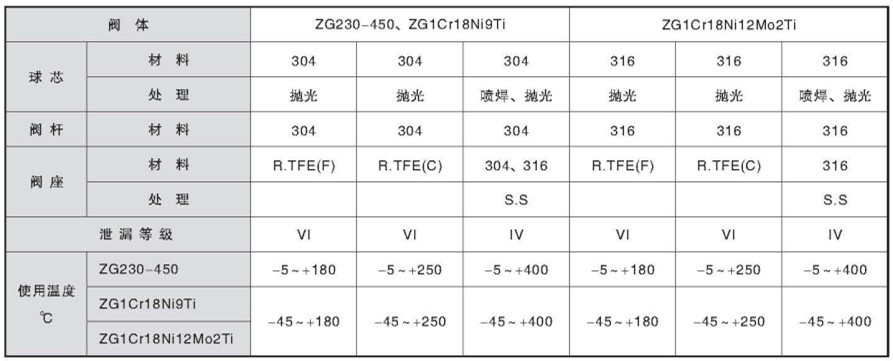

十、 閥體、閥內件標準材料組合及使用溫度范圍



¤ R.TFE(F):二氧化鉬強化聚四氟乙烯

¤ R.TFE(C):碳纖維強化聚四氟乙烯

¤ HCr         :鍍硬鉻

¤ S.S          :部分堆焊司太萊合金


 圖片關鍵詞
