當前位置: 網站首頁 > 產品展示 > 閘閥 > 法蘭閘閥

Z45X暗桿彈性座封閘閥
  • Z45X暗桿彈性座封閘閥

上海眾野閥門有限公司在生產Z45X暗桿彈性座封閘閥中有著精湛的技術與先進的設備,選型請提供暗桿閘閥的口徑、壓力、介質、材質等參數。

詳細介紹

Z45X暗桿彈性座封閘閥閥簡述:

    Z45X暗桿彈性座封閘閥閥克服了一般閘閥密封性差,彈性疲乏,易生銹等缺陷。彈性座封閘閥是傳統閘閥的換代產品,利用彈性閘板產生微量變形的補償作用,達到良好的密封效果,該閥具有開關輕巧,密封可靠,彈性記憶佳及使用壽命長等顯著優點,彈性座封閘閥可廣泛應用于自來水、污水、建筑、食品、電力、醫藥、冶金、輕紡、能源系統等流體管線上作為調節和截流裝置使用。

Z45X暗桿彈性座封閘閥工作原理

    Z41X、RRHX彈性座密封明桿閘閥閥桿螺母在閥蓋或支架上,開閉閘板時,用旋轉閥桿螺母來實現閥桿的升降,這種結構對閥桿的潤滑有利,開閉程度明顯。工作原理是在升降桿上有梯形螺紋,通過閥門頂端的螺母以及閥體上的導槽,將旋轉運動變為直線運動,也將操作轉矩變為操作推力,來實現閘板的啟閉。



Z45X暗桿彈性座封閘閥產品特點:

1、暗桿彈性座封閘閥平底式閥座,不出現污物堆積,使密封更可靠

2、閥瓣整體包丁腈橡膠,閥門內件采用耐腐蝕不生銹鋼和銅合金材料,可用于污水系統適應較惡劣的工作環境

3、閘閥體積小,重量輕,便于安裝和維修

4、彈性座封閘閥閥桿采用三道O型環密封,大大減少了開關時的磨擦阻力,開關輕巧不漏水。

5、閥桿、閥桿螺母等零件采用不受水腐蝕的不銹鋼或青銅等到材料。

6、可靠的衛生性環氧樹脂符合衛生標準GB/T17219-1998,閘板整體包覆符合衛生檢驗的橡膠;

【Z45X暗桿彈性座封閘閥主要零部件材料】


NO.

零件名稱

材質

1

手輪

可鍛鑄鐵

2

閥桿螺母

銅合金

3

支架

碳鑄鐵、球墨鑄鐵、鑄鋼

4

壓蓋

球墨鑄鐵、鑄鋼

5

密封圈

丁腈橡膠、三元乙丙

6

閥桿

不銹鋼

7

中口墊

丁腈橡膠、三元乙丙

8

閘閥

球墨鑄鐵+三元乙丙或丁腈橡膠

9

閥體

灰鑄鐵、球墨鑄鐵、鑄鋼

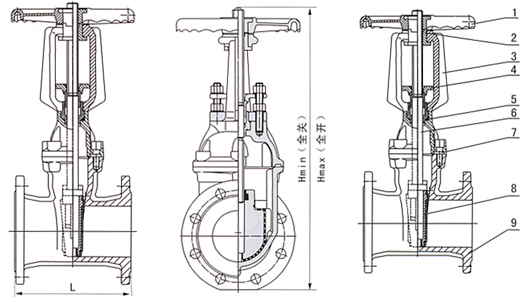

【主要外形和連接尺寸】

圖片關鍵詞


DN

50

65

80

100

125

150

200

250

300

350

400

450

500

600

L

178

190

203

229

254

267

292

330

356

381

406

432

457

508

Hmin(全關)

313

332

372

424

497

562

680

837

948

1010

1220

1280

1480

1665

Hmax(全開)

355

375

415

476

540

600

720

875

990

1050

1245

1310

1560

1750
